产品概述

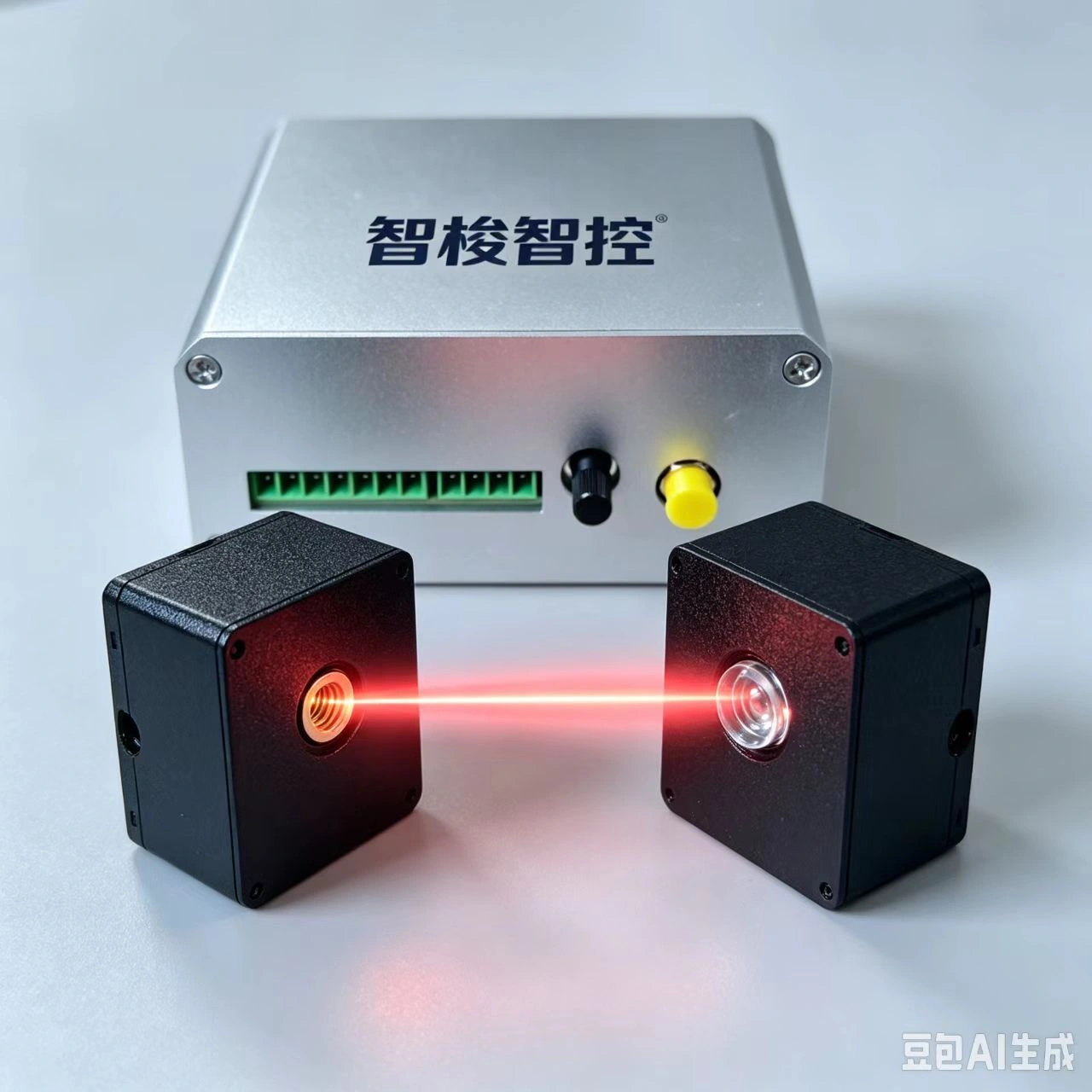

智梭无停经片光束断经检测装置是智梭智控自主研发产品（发明专利申请号 CN202610310917.4 / 申请公布号 CN122358386A，相关专利申请已公布并进入实质审查阶段），采用自主研发的缠绕位移五阶段运动检测原理，通过主动光束在上下层经纱中间对射，直接对断纱头的瞬时回缩→随机摆动→交替交织→自锁缠绕→稳定位移五阶段运动进行非接触式光学识别，彻底摒弃传统停经片的机械接触方式，避免停经片造成的经丝磨损与断头增加问题，为喷水织机、喷气织机、剑杆织机等各类织机提供全球领先的断经检测方案，助力提升织机运转稳定性与坯布质量。
核心功能
非接触式光学检测
主动光束上下层经纱中间对射，不对纱线产生任何机械作用力，零磨损
≤0.3秒快速响应
断经发生0.3秒内即时停机，杜绝长段疵布，坯布一等品率提升20%-25%
检测精度≥99.9%
高精度光学识别，典型场景误报率≤0.18%，精确定位到第几根经纱
零机械磨损免维护
无停经片、无机械触点，长期使用免维护免更换，抗飞花高湿振动环境
LoRa无线 + MES打通
支持LoRa接口组网，断经数据直连MES，自动算机台效率和挡车工产量
全机型适配
适配喷水织机、喷气织机、剑杆织机，新老织机都能装，N52磁铁吸附安装
6 项硬核指标，看得见的投资回报
以下为100台规模喷水织机典型客户场景测算结论，实际依车间品种、车速、管理水平略有浮动。
一次性投入 12.8 万，一年净赚 80-120 万
真实客户场景测算，数据经得起验证：人工成本省 + 品质损失减少 + 停机返工减少，三项叠加带来显著收益。
不是简单"有纱/无纱"检测 —— 全球首创缠绕位移五阶段运动识别
10项国家发明专利组成的核心专利池，检测原理超越传统方案，这是竞品无法短期模仿的硬实力。
检测断纱的缠绕位移而非简单"有纱/无纱"
断纱头经历完整五阶段运动：瞬时回缩 → 随机摆动 → 交替交织 → 自锁缠绕 → 稳定位移，装置通过主动光束在上下层经纱中间对射，实时捕捉每一阶段的光学特征变化，综合判定后输出断经信号，彻底避免飞花、毛羽、水滴造成的误报。
主动光束检测，上下层经纱中间对射，不接触纱线
发射端和接收端分别位于经纱层上下两侧，光束穿过经纱层中间区域，不对纱线产生任何机械作用力。抗飞花堆积、高湿环境、织机振动的长期影响，光学镜头仅需每班擦一次即可稳定运行。
无停经片设计，换品种无需重新穿纱
传统停经片方案在品种切换时，需要把全部经纱一根一根重新穿过停经片，耗时耗力且极易出错，完全不适用于喷水织机高支数、多品种、快切换的生产节奏。智梭方案零穿纱动作，换品种即装即用，效率天差地别。
技术参数
断经数据直接和 MES 打通，AI 自动分析原因 + 预测性维护
传感器不是孤岛，每一次断经事件都能反哺管理决策，这是纯硬件竞品做不到的。
应用场景
喷水织机车间
高湿度环境下稳定运行，解决停经片锈蚀失效难题，适配500-5000台规模织机车间
喷气织机车间
高速织造场景下的精准断经检测，减少经丝磨损，提升坯布一等品率
剑杆织机车间
厚重品种、小批量多品种场景同样适配，无停经片换品种零穿纱耗时
与传统停经片对比
典型场景测算口径以下对比数据均为智梭智控内部模拟验证 + 典型客户试点场景联合测算结论，实际依车间湿度、纱线支数、织机型号、工人操作习惯而异，仅供选型参考。
知识产权
本产品核心技术已申请发明专利（申请号 CN202610310917.4 / 申请公布号 CN122358386A，已公布并进入实质审查阶段），围绕非接触式光学断经检测形成完整专利池。公司累计：10 项发明专利 · 全部实质审查；1 项软件著作权已登记（登记号 2026SR1016542），另有 2 项在审；9 件实用新型专利・已受理；科技型中小企业・已入库；江苏省知识产权贯标企业。
出厂全检 + 车间 MES · 断经数据端到端闭环
光束断经检测装置不是孤立传感器：出厂端经过 Station-Test 检验锁定基准，客户车间接入纺织 MES 后，断经事件、挡车工响应、关联工单可在同一看板追踪分析。
设备出厂前完成基准采集、SN 五态写号永久锁定；同一台装置的出厂校准值与客户现场断经事件可按 UID 对照分析。
断经事件、挡车工处理时长、机台 OEE、对应产量与批次，通过 LoRa 网关汇入 MES 看板与质量追溯模块，辅助车间决策。
助力织造企业走好智改数转网联首步
围绕当前"智改数转网联"落地节奏、工业互联网平台数据采集要求、绿色制造节能降本方向，光束断经检测装置可作为织造企业从"机台人工巡检"迈向"前端数字化采集"的低成本切入项。
智改数转典型场景
替代传统停经片纯人工巡检，在喷水/喷气/剑杆织机台部署非接触式光学采集点，作为车间数字化升级首期轻量化可落地方案之一（典型场景测算，具体依企业实际改造路径而定）。
工业互联网数据底座
断经事件、机台响应时长、停机原因标签，均可通过 LoRa 网关汇入企业工业互联网平台或自建 MES，形成前端检测维度的基础数据层（对接形态依企业实际平台而定）。
绿色制造与节能
相较于金属停经片长期磨损更换产生的耗材消耗与停机换件，非接触式免维护方案有助于减少相关物料消耗与停机能源浪费（典型场景测算结果，实际节能效果依企业工况而异）。
选型 / 安装 / 使用 / 维保 12 问
均为智梭智控售前咨询高频问题整理；参数与结论标注为"典型场景"的部分，均基于内部模拟验证 + 试点车间联合测算。
FAQ1 · 断经响应速度"≤0.3秒"是怎么测得的？是否所有工况都能稳定达到？
测试条件（实验室典型场景）：
在室温 25℃、DC 24V 稳定供电、经丝匀速运动通过光路、采用人工触发断丝模拟器的条件下，连续 1000 次触发记录响应时间，其中 95% 分位值 ≤ 0.3秒，较高端值不超过 0.5秒。
实际车间可能影响响应的因素：
如果车间供电纹波过大、环境温度超出 -20℃～60℃ 工作范围、或光学镜头表面有飞花遮挡，响应时间会变长。建议每班次做一次镜头目视清洁（典型场景建议）。
口径声明："≤0.3秒"为实验室典型场景 95% 分位结果，不是对每一次断经事件的绝对值条款。
FAQ2 · 检测精度"≥99.9%"、误报率"≤0.18%"是否包含飞花、毛羽、水滴、镜头脏污等干扰？
典型场景下（喷水/喷气织机正常车速、每班次镜头清洁一次、车间湿度 40%～85%RH），针对直径在检测规格范围内的正常经丝断裂事件，99.9% 以上可在短时间内被识别并触发停机/报警，误报率控制在 0.18% 内。
飞花、毛羽、水滴、镜头明显积尘属于日常维护与环境治理范畴，不在上述典型场景定义内，不在 99.9% 指标适用范围。用户可通过建立班次镜头擦除流程尽量避免此类误报/漏报。
FAQ3 · "零机械磨损、免维护"是什么口径？光学镜头不需要擦吗？
"零机械磨损"指相对传统停经片方案：本装置不使用任何与经丝直接物理接触的金属薄片/触点，因此不存在"停经片-经丝"之间的长期摩擦磨损、也不存在薄片形变锈蚀后的更换成本。
"免维护"同样是相对停经片方案的免更换口径：装置本体安装固定后不需要像传统方案那样逐台更换易损件；但光学镜头表面仍建议按班次做简单目视/气吹清洁（属于日常环境治理，不构成"更换件"意义上的维护）。
FAQ4 · 喷水 / 喷气 / 剑杆织机都能直接安装吗？需要改织机电气柜吗？
适配方案为"N52/N35 磁铁吸附 + DC 24V 取电 + LoRa 上报"三件套：
· 喷水/喷气/剑杆织机只要横梁上有可吸附的平整金属面，即可安装；不匹配时可定制铝合金支架（预留）。
· 供电方式为 DC 24V，可从织机电气柜 24V 端子排取电；不改动主控电路、不串入急停回路，断经停机逻辑通过现有开关量并接实现。
· 若车间无 LoRa 网关，可先本地单机使用（断经事件直接触发本机制动/停机信号、记录到本地日志），后续再扩展网关接入 MES。
FAQ5 · LoRa 无线通信在车间能穿墙吗？典型覆盖距离大概是多少？
LoRa 的穿墙 / 覆盖距离受墙体材质、金属设备密度、网关安装高度、现场干扰源（变频器 / 伺服电机 / 焊机）影响很大，没有统一数据。
· 典型空旷车间：网关离地 3 米以上时，可稳定覆盖数百米级；
· 钢筋混凝土隔墙较多的老车间：建议按"每跨车间一台网关"做规划，或先做现场无线勘测。
智梭智控在售前可提供典型场景无线勘测模板，用户也可自行使用通用 LoRa 测试工具做现场评估。
FAQ6 · 供电是 DC 24V 吗？宽压范围？车间停电后会不会有数据丢失？
额定 DC 24V，典型工作电压范围 DC 12V～28V（宽压设计，适配织机常见 24V 电源波动）。
装置内部带日志缓存：断经事件、时间戳、报警状态等会写入本地非易失性存储；车间正常停电后再上电，不会丢失已存储的历史日志。若需要"秒级不掉电"，建议用户在织机电气柜侧选配工业级 DC 24V UPS（属于用户侧选型，非装置标配）。
FAQ7 · 功耗是多少？大量安装会不会导致车间电源负载明显上升？
单台装置典型功耗 ≤ 0.6W（待机 + 正常监测），报警瞬间驱动继电器/LED 峰值 ≤ 1.5W（毫秒级）。
按 1000 台规模的车间估算：总典型功率 < 0.6kW，远小于织机主轴和变频器本身的负载，对车间电源几乎不会形成可感知的新增压力（典型场景测算）。
FAQ8 · 挡车工原来一个看台几台机，上了这个装置后看台数是否可以提升？
挡车工看台密度受"品种支数 / 车速 / 批次数 / 班组管理方式 / 工人熟练程度"等多重因素影响，不能简单把设备等同于人员管理决策依据。
在部分试点场景下，断经事件被快速稳定识别并报警后，挡车工可以更聚焦于实际处理而非频繁巡检，巡检频次和跑动距离在典型场景下有所下降；典型试点看台数可从 25 台/人提升至 40 台/人，但看台密度实际由企业结合自身班组结构做出安排。
FAQ9 · 专利当前处于什么阶段？
核心技术所涉为发明专利（申请号 CN202610310917.4 / 申请公布号 CN122358386A），该申请已依法公布并进入实质审查阶段。
· 公司累计 10 项发明专利 · 全部实质审查，1 项软件著作权已登记（登记号 2026SR1016542），另有 2 项在审，9 件实用新型专利・已受理。
· 科技型中小企业・已入库；江苏省知识产权贯标企业。
· 审查结论与授权时点以国家知识产权局正式发文为准。
FAQ10 · 装置接入纺织 MES 后，能看到哪些维度的断经数据？
典型对接维度（依客户 MES 侧需求可裁剪）：机台编号 / 经轴批号 / 班次 / 挡车工工号 / 断经发生时间戳 / 响应处理时长 / 停机时长 / 断丝位置第几根 / 是否复开车成功。
上述维度全部来自装置 + MES 人工录入组合；若客户侧没有录入挡车工与班次，则仅显示机台 + 时间戳维度。更多看板样例见纺织 MES 产品页。
FAQ11 · 与 Station-Test 出厂检验端如何联动？是否能追溯到单台设备的出厂基准？
每台光束断经检测装置在出厂前经过 Station-Test 的十项检验、SN 五态写号永久锁定，写入的 SN 与硬件 UID 绑定：
· 客户现场任意一台装置出现异常，可通过 SN/UID 回溯出厂时的基准采集值、检验人、出厂日期、对应检验批次；
· 研发部门可对同一机型、同一版本的装置进行跨端数据比对，辅助改进下一版光学与固件参数。
详细流程见智梭上位机工位检测系统。
FAQ12 · 保修政策是什么？固件升级是怎么安排的？
硬件保修（典型商务口径，实际以合同为准）：
出厂后 12 个月内非人为损坏的硬件质量问题提供免费保修处理；光学镜头、磁铁、铝合金外壳等人为跌落、刮花、私自拆解不在保修范围内。
固件升级：
固件升级路径（若后续发布）为：通过 LoRa 网关 OTA，或现场预留的维护接口进行升级；升级过程中不改变 SN 与 UID 绑定关系。
注：所有"保修 12 个月""免费保修"等服务描述均指智梭智控与客户所签合同项下的商务条款，本页内容不构成合同要约。
产品单张 · 技术白皮书 · 安装清单
以下资料为官方对外版本；若您需要更详细的项目方案或特定机型安装图纸，请通过页面底部"联系我们"提交需求，由方案工程师对接。
含产品外观图、核心规格、典型场景成效数据口径、适配机型、商务联系信息，用于打印派发或客户邮件发送。
围绕缠绕位移五阶段运动检测原理、断经响应算法、LoRa 数据接入、与传统停经片方案对比等维度的深度说明（面向技术决策者）。
喷水织机 / 喷气织机 / 剑杆织机常见机型的安装位置、DC 24V 取电点、磁铁吸附/支架方案示意图（按实际机型适配后出具，不做通用"百分百适配"类商务约定）。
每台装置出厂时经过 Station-Test 的十项检验、SN 五态写号、永久锁定、二维码标签打印流程说明与标签示例图。
